機械密封的密封特性
機械密封的密封特性：
圖1-14所示為直徑75mm平衡型機械密封在轉數為3600r/min下試驗的
特性。利用校正系數
可以得出其他直徑和轉數的泄漏量，即利用公式
及特性數據可得
從圖中可看出：在8*****<0.5MPa時泄漏量隨的增加而增大；在/0.5時泄漏量隨如的增加而減小。這可以用式〈1-28〉中的Q與
及
的關系來說明。

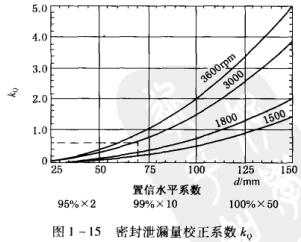

圖1-15所示為泄漏校正系數與軸徑和轉速的關系曲線。該曲線可用來求取不同軸徑和轉速下的泄漏量校正系數，它與黏性流動無直接關系，其中純粹是由表面微凸體相互運動產生的泵送效應，這一結論是由現場經驗產生的。
圖1－14平衡型機械密封的
特性曲線
圖1-15密封泄漏量校正系數
例題1-3試確定Φ70mm機械密封在3000r/min和2MPa的泄漏量及介質為20℃的摩擦系數。已知
，載荷系數K=0.683，
。
解：根據式(1-13)可確定端面比載荷
已知
2.5MPa/h
根據式(1-28)可確定泄漏量
在圖1-14中可查的
。
在圖1-15中可查的n=3000r/min，Φ70mm時密封泄漏量校正系數
=0.6。
根據式（1-29）可得
確定其置信水平：95%的密封
99%的密封
根據式〈1-3〉可得密封端面接觸面積
根據工況參數公式
根據
可判斷此密封處在混合摩擦狀態下工作，査圖1-12(c)可得到20℃水的摩擦系數為
=0.036。
318機械密封
