機械密封膜壓分布

    機械密封膜壓分布：
    上游泵送機械密封通過端面螺旋槽的作用，在密封端面間建立了膜壓分布，如圖3-11所示。

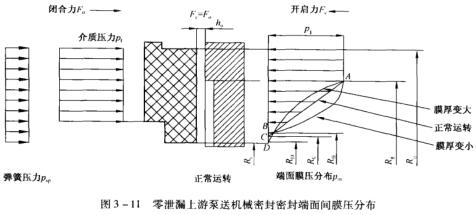

    圖3-11零泄漏上游泵送機械密封密封端面間膜壓分布

    從圖3-11所示的密封端面膜壓分布可知：
    ①在正常工作狀態下，密封壩區（即區域）的膜壓均勻分布，其值等于被密封介質的壓力Pf;而密封槽堰區的壓力分布如曲線AC所示，由內徑到槽根部（即Rg~Ri區域）是逐漸增加的，對應壓力為零時的端面半徑為Re。AD510/520機械密封
    ②當端面間隙增大時，密封壩區（即區域）的膜壓均勻分布，其值等于被密封介質的壓力Pf；而密封槽堰以的壓力分布如曲線所示，由內徑到槽根部仍是逐漸增加的，但小于曲線所對應的值，即流體膜開啟力變小，對應壓力為零時的端面最小半徑為其值大于密封端面內徑Ri。EA100機械密封
    ③當端面間隙減小時，密封壩區（即Re~Rg區域）的膜壓仍為均勻分布，其值等于被密封介質的壓力Pr；而密封槽堰區的壓力分布如曲線所示，由內徑到槽根部仍是逐漸增加的，但大于曲線所對應的值，即流體膜開啟力變大，對應壓力為零時的端面半徑為R8，其值亦大于密封端面內徑Ri。
    經分析可知：無論在何種工作狀態下，只要端面膜壓為零處所對應的半徑均大于或等于端面的最小半徑就能保證實現零泄漏密封功能。
